显卡水冷散热器应用导热硅脂导热硅胶片散热

来源:深圳联腾达科技有限公司发表时间:2017-02-18

水冷散热的性能毋庸置疑,可以说在2013这一年,一体式水冷铺天盖地的产品让我们预见到了未来高端散热是否会成为水冷的天下。而如果说到功耗,显卡的功耗同样不低甚至超过CPU,在显卡领域,更多的中高端显卡已经直接配备水冷散热器接口,让高端玩家在组装水冷主机时,不必再为显卡更换独立水冷头,帮助用户节约开销。而如果你觉得分体式水冷太麻烦,也可以为显卡选择一体式水冷,但是在更换水冷除了考虑接口之外,还有一些细节需要注意,下面我们就来简单说说这些问题。

显卡上水知多少 实战更换水冷散热器


  其实显卡安装水冷散热器,与传统的CPU安装并无太大差异,只是在很多细节方面大家并没有太多注意,这里我们也是想通过一些问题与广大网友分享。可以说显卡水冷在安装方面存在着更多的技巧,玩家们除了知道扣具的安装之外还要注意到很多其他方面,下面我们就来一一说说。

  第2页:个别显卡需要导热硅胶垫片



  如果问玩家,显卡换散热器的话怎么换?很多人恐怕会直接说,一拆一装就可以了,虽然看似简单,但是这里玩家必须耐心观察,个别型号的显卡存在核心保护,造成普通散热器散热面无法直接接触到显卡核心,那么就必须通过导热硅胶垫片来解决,这里典型的代表就是ATI的7900系列显卡。

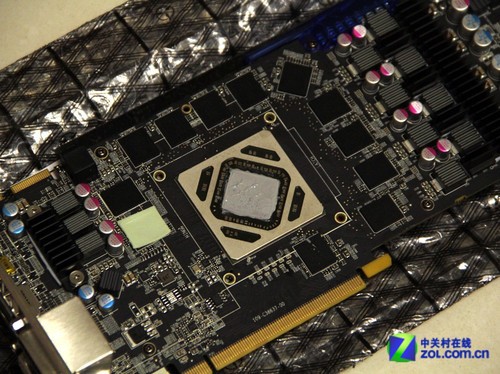

拆开一篇HD7970显卡 可以看到核心边缘保护



如果拆装散热器 建议导热硅脂重新涂抹


  我们以HD7970显卡为例,拆下原装显卡散热器,我们可以看到裸露的核心,在核心的边缘是一个保护圈,普通显卡核心四周高度与核心相同,但是HD7900系列较为特殊,要稍高出0.5mm,如果直接安装其他散热器或者水冷的话,容易造成散热不佳的表现。

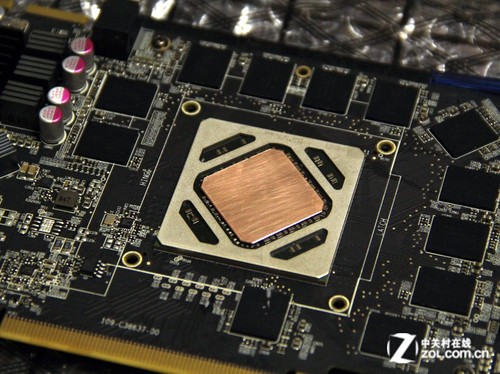

原装散热器核心部分就有突起  显卡芯片周边贴满导热硅胶垫片



  从原装散热器的接触面,我们就可以看到有部分突起,这就是为了更好地与核心进行接触,所以更换的散热器必须要有衔接才行。


从网络中,我们可以买到专门的转接铜片,这样的产品是专门针对HD7900设计,虽然工艺不能相比普通中高端散热器的打磨,但是也算是解了燃眉之急。

显卡上水知多少 实战更换水冷散热器 显卡上水知多少 实战更换水冷散热器




  从网络中,我们可以买到专门的转接铜片,这样的产品是专门针对HD7900设计,虽然工艺不能相比普通中高端散热器的打磨,但是也算是解了燃眉之急。



  第3页:上好扣具涂好导热硅脂



  解决了因更换散热器可能带来的问题,下面就该是扣具与安装的问题了,具备一些动手能力的玩家应对这些肯定没问题,但是在拆装的时候一定要注意力度,切记使用蛮力。



重新涂抹导热硅脂



铜片两侧都需要涂抹导热硅脂

保证更好地散热



  其实扣具的安装时根据散热器的设计,每款散热器有着不同的区别,所以玩家在动手的时候一定先要来阅读说明书,避免因为误操作造成硬件损伤。在安装的时候建议每次都更换导热硅脂,以保证导热硅脂的有效性及均匀。



  第4页:显存散热需注意



  既然我们都安装好了水冷头,下面就要对照顾不到的地方加以保护。众所周知,在除了GPU高热量之外,显存的发热也不容忽视,可以说如果保护不到极容易造成显存伤害,所以除了显存需要贴散热片之外,最好配以风扇进行辅助。


冷头安装完毕 该显存散热片了


大小不一的散热片


为什么没贴中间这枚显存?必须大有文章


仔细看 两枚电容影响了散热片安装 无法安装平整



  在安装显存散热片的时候,我们除了要先将显存表面擦拭干净,避免原来的导热硅胶的油性导致安装不牢,还要注意显存周围的元器件给安装造成的影响,就例如上图,在显存的上下各有一枚电容,这两枚电容与散热片的大小产生了冲突,粗心的用户恐怕认为散热片安装没问题,实则已经架到了电容至上,并没有与显存很好接触,时间长了容易产生故障。



  第5页:保护显卡需好散热



  其实要想让显卡更好的工作,温度是很重要的一个因素,只有让显卡处在更加合理的工作温度,才能让他更加稳定长寿,而水冷的工作温度在极端情况下,往往比风冷强出不少,这也是很多玩家喜欢用水冷散热器的原因。


一体式水冷更换完毕

R9 280X满载温度仅为60多度 原厂散热根本无法抗衡



  编辑点评:其实水冷散热已经被更多的消费者接受,但是显卡水冷还是没有普及,只是分体式水冷的高端用户比较容易接受,随着一体式水冷的普及,只在扣具上稍有区别的产品,在2014年是否也会流行起来呢?这点我们不得而知,但是随着挖矿热潮的推进,夏日来临之前有多少玩家会换成水冷?这篇市场谁来占领?让我们拭目以待。
